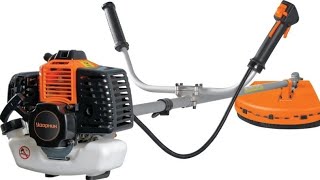

Замена коленвала на китайской бензокосе 43-52см³






В данной статье рассмотрим процесс замены коленвала на китайских бензокосах объемом двигателя 43-52см³ (Patriot, Etalon, Redverg, Krotof, Forward, и пр.), а также обсудим некоторые моменты при выборе запчастей и их правильной установке.








Замена коленвала на китайской бензокосе 43-52см³

Можно сказать, что поломка коленвала на китайских бензокосах довольно частое явление. Причин этому может быть несколько — заводской брак, перегрев двигателя (неправильная бензосмесь — недостаточное количество).



Для того чтобы диагностировать поломку коленвала необходимо полностью разобрать двигатель.







Итак приступим:





Замена коленвала на китайской бензокосе 43-52см³



Откручиваем винт (п.1) м5*20мм, снимаем крышку (п.2)

Откручиваем винт (п.5) м5*12мм и винт (п.6) м5*20мм и демонтируем защитную крышку глушителя (п.4) и крышку цилиндра (п.3)





В зависимости от моделей бензокос возможны варианты, когда данный кожух может быть выполнен в виде одного целого (но на процесс разборки это не имеет значения)










Замена коленвала на китайской бензокосе 43-52см³Далее откручиваем винт (п.26) м5*20мм, и демонтируем кожух фильтра (п.25), крышку (п.116) и сам воздушный фильтр (п.24)

Выкручиваем два винта (п.23) м5*55мм и снимаем планку (п.22), задний корпус фильтра (п.20), карбюратор (п.17) — предварительно отсоединив топливные шланги и прокладку (п.16)












Замена коленвала на китайской бензокосе 43-52см³

Для того чтобы снять глушитель (п.8) необходимо выкрутить два винта (п.7) м6(м5)*55мм и один винт снизу м5*12мм.

А также снимаем прокладку глушителя (п.9)












Замена коленвала на китайской бензокосе 43-52см³Далее снимаем крышку маховика (п.67) и фиксатор бензобака (п.66) предварительно открутив 4 винта (п.68) м5*20мм.

Для того, чтобы открутить сцепление необходимо застопорить движение поршня в цилиндре и открутить головкой на 19мм два винта (п.65) со спецшайбами (п.112) — не потеряйте их!







Снимаем сцепление в сборе (п.64), а также две шайбы под ним (п.62)

Далее (при заблокированном в цилиндре поршне) откручиваем гайку маховика (п.63), но не до конца — до тех пор пока гайка полностью перекроет резьбу на коленвале. Для снятия маховика (п.61) с посадочного места — необходимо держась двигатель «на вису» за маховик и нанести легкий удар молотком по гайке маховика. После того как маховик «слез» с посадочного места — откручиваем до конца гайку, снимаем шайбы м8 (п.113,114) и сам маховик. Извлекаем сальник коленчатого вала (п.60)






Замена коленвала на китайской бензокосе 43-52см³Необходимый инструмент при ремонте, используется для блокировки хода поршня в цилиндре, при снятии маховика, либо муфты сцепления. Может быть как пластиковым, так и металлическим. Альтернативным вариантом может послужить канат от стартера с намотанным на нем узлами.








Замена коленвала на китайской бензокосе 43-52см³

Выкрутив винты (п.28) м5*20мм демонтируем стартер с проставкой (п.31) и фиксатором (п.29)

Далее вновь блокируем стопором движение поршня в цилиндре и откручиваем головкой на 13мм храповик стартера (п.34)

Извлекаем сальник коленчатого вала (п.36)












Замена коленвала на китайской бензокосе 43-52см³



Выкручиваем 4 винта (п.11) м5*20мм

Аккуратно извлекаем цилиндр (п.12) с прокладкой (п.43)

Демонтируем адаптер карбюратора (п.14) с прокладкой (п.13) открутив два винта (п.15) м5*20мм














Замена коленвала на китайской бензокосе 43-52см³

Далее необходимо снять бензобак (п.54) с картера, для этого необходимо открутить два винта (п.55) м5*16мм














Замена коленвала на китайской бензокосе 43-52см³

Демонтируем поршень (п.41) для этого необходимо извлечь стопорные кольца (п.45) и поршневой палец (п.44). Снимаем игольчатый подшипник (п.46). Далее необходимо «располовинить» картер — для этого выкручиваем 4 винта (п.59) м5*30мм и разъединяем картер и извлекаем коленвал (п.40)

Демонтируем подшипники коленчатого вала (п.48,39)








Замена коленвала на китайской бензокосе 43-52см³Перед сборкой двигателя отмываем детали картера и прочие запчасти от загрязнений

Удаляем остатки прокладок картера и цилиндра.

Выбор запчастей обсудим при сборке








Приступим к сборке:





Замена коленвала на китайской бензокосе 43-52см³

Для «безболезненной» посадки новых подшипников в посадочные места необходимо нагреть половинки картера до температуры 130-140° и только потом монтировать подшипники.

Не забываем  установить направляющие втулки картера (выделены на рис) — размер (7х11мм)










Замена коленвала на китайской бензокосе 43-52см³

Многие владельцы экономят на подшипниках при ремонте, а зря установка не подходящих для высоких оборотов или не качественных подшипников приведет к повторному скорому ремонту. Не стоит экономить на этой важной запчасти. Подшипники должны быть маркировки С3.

Маркировка подшипника — 6202/С3. Качественный подшипник по приемлемой цене от компании Echo. Артикул — V592000290






Замена коленвала на китайской бензокосе 43-52см³



Итак после того как установили подшипники в посадочные места в картере — монтируем коленвал, далее устанавливаем новую прокладку картера (п.38) и «соединяем» половинки картеров.

Фиксируем 4 винтами (п.59) — Обязательно наносим разъемный фиксатор резьбы на винты








Замена коленвала на китайской бензокосе 43-52см³

Для фиксации ответственных соединений обязательно используем разъемный фиксатор резьбы — для предотвращения самопроизвольного выкручивания винтов от вибрации

(обычно он синего цвета)






Замена коленвала на китайской бензокосе 43-52см³При установке коленвала (если он остается старый) необходимо обратить внимание на отсутствие «синего» цвета верхней или нижней шейки шатуна, отсутствие повреждений игольчатого подшипника нижней шейки шатуна.

Отсутствие повреждений посадочного места шпонки маховика, а также целостность резьбы с обоих сторон








Замена коленвала на китайской бензокосе 43-52см³Одной из главных причин замены коленвала служит разрушение игольчатого подшипника нижней шейки шатуна — вызванное либо не правильной бензосмесью (недостаточное количество масла) либо естественным износом.

А также возможным заводским браком.








Далее будем рассматривать пример установки новой поршневой группы, расскажем некоторые особенности при установке






Замена коленвала на китайской бензокосе 43-52см³

Далее монтируем игольчатый подшипник (п.46) на коленвал — обратите внимание не допускается использование подшипника с повреждениями (отсутствие иголок, естественный износ)

Поршень (п.41) фиксируем  пальцем (п.44).

Монтируем стопорные кольца (п.45) в посадочные места поршня












Замена коленвала на китайской бензокосе 43-52см³Обратите внимание перед установкой стопорных колец — обязательно спиливаем «усик» (выделено красным). Да монтировать кольцо будет сложнее, но поверьте это стоит того. Очень частые случаи (даже в гарантийный период инструмента) — когда именно данный усик обламывается и приводит поршневую группу в негодность!






Замена коленвала на китайской бензокосе 43-52см³

Как правильно монтировать поршень на коленвал? Правильным считается когда стрелка смотрит в сторону глушителя, это правильно, но в последнее время участились случаи когда стрелка на поршне выбита не в ту сторону. Проще ориентироваться по «разрезу» колец — они должны быть направлены в сторону карбюратора










Замена коленвала на китайской бензокосе 43-52см³Итак после того как установили поршень на коленвал, зафиксировали его пальцем и стопорными кольцами. Одеваем на поршень компрессионные кольца.

Далее монтируем цилиндр (п.12), предварительно установив прокладку (п.43) на картер (поверхность картера должна быть абсолютно чистой и обезжиренной). На поверхность поршня наносим небольшое количество масла

Аккуратно поджимая кольца на поршне одеваем цилиндр. Фиксируем четырьмя винтами (п.11)








Замена коленвала на китайской бензокосе 43-52см³



Обязательно наносим разъемный фиксатор резьбы








При выборе поршневой группы следует учитывать, что на бензокосах данного типа устанавливаются два типа поршневых групп: 42см³ и 52см³. Выделим пару достойных производителей



Замена коленвала на китайской бензокосе 43-52см³



Поршневые группы от компании IGP:

43см³, артикул — 1700010

52см³, артикул — 1700011








Замена коленвала на китайской бензокосе 43-52см³Поршневые группы от компании AEZ:

43см³, артикул — 010064(P)

52см³, артикул — 010231(P)








Замена коленвала на китайской бензокосе 43-52см³



Набор прокладок для триммеров 43-52см³

Артикул — 1700034










Замена коленвала на китайской бензокосе 43-52см³Перед тем как установить адаптер карбюратора на цилиндр — осматриваем его на предмет трещин и механических повреждений резьбовых втулок. А также состояние прокладки.

При необходимости меняем его на новый.








Замена коленвала на китайской бензокосе 43-52см³



Далее можно сразу установить глушитель (п.8) с прокладкой (п.9) и зафиксировать его винтами (п.7)










Замена коленвала на китайской бензокосе 43-52см³Далее монтируем сальники коленчатого вала. Недорогая, но очень важная запчасть — в исправном состоянии исключает подсос воздуха в двигатель. Не стоит экономить на этом.






Неплохое качество показали сальники компании Champion:

Сальник сторона стартера — размер 12*22*7. Артикул: 980122207

Сальник сторона маховика — размер 15*30*7. Артикул: 980153007






Замена коленвала на китайской бензокосе 43-52см³



Перед установкой сальника обязательно наносим небольшое количество масла на внутреннюю поверхность.

Установленный сальник не должен быть сильно утоплен или выпирать относительно кромки картера.










Замена коленвала на китайской бензокосе 43-52см³После этого монтируем маховик на коленвал, предварительно установив шпонку (размер 3х5х12мм) в посадочное место.

Далее стопором блокируем движение поршня в цилиндре. Монтируем шайбы (п.114,113) и накручиваем гайку (предварительно наносим каплю фиксатора резьбы). Затягиваем гайку трещеткой с головкой на 13мм.

Далее ставим шайбы (п.62), накладываем муфту сцепления и фиксируем спецболтами (п.65) с шайбами (п.112) и закручиваем их с усилием трещеткой с головкой на 19мм(поршень в цилиндре заблокирован стопором). Далее монтируем крышку маховика (п.67)






Замена коленвала на китайской бензокосе 43-52см³



Обратите внимание — на состояние накладок муфты сцепления (износ), а также целостность пружины (ее можно приобрести отдельно и заменить)








Замена коленвала на китайской бензокосе 43-52см³



Болты муфты весьма специфичные , так же как и шайбы.

Шайбы не должны иметь повреждений (трещин)

Также можно найти отдельно в продаже










Замена коленвала на китайской бензокосе 43-52см³



Устанавливаем бензобак в сборе на картер, фиксируем двумя винтами (п.55)












Замена коленвала на китайской бензокосе 43-52см³Чтобы предотвратить поломку «ушек» крепления бензобака — используем шайбу с резиновой прокладкой от кровельных саморезов






Замена коленвала на китайской бензокосе 43-52см³

Важно контролировать состояние топливных шлангов (могут появиться трещины со временем)

Заменить можно как и в сборе со шлангами, так и отдельно уплотнитель бака (в случае течи бензина при работе)








Замена коленвала на китайской бензокосе 43-52см³



Довольно частое явление поломка фиксатора бензобака — это неудивительно сам он изготовлен из пластика и фиксатором его можно назвать с большой натяжкой








Замена коленвала на китайской бензокосе 43-52см³



Совсем недавно появились фиксаторы изготовленные из металла, попробуйте поискать такой вариант. Артикул — 010046 (А5) от компании AEZ








Замена коленвала на китайской бензокосе 43-52см³



Далее монируем плату собачек стартера (п.34) (предварительно стопорим движение поршня в цилиндре)

Монтируем проставку (п.31) и стартер (п.27) фиксируем его винтами (п.28)










Замена коленвала на китайской бензокосе 43-52см³



Данный вид храповика устанавливается под стартер типа «усы»

Конструкция надежная и простая








Замена коленвала на китайской бензокосе 43-52см³



Сам стартер довольно надежный (зависит от завода-изготовителя)

При поломке возможно отдельно заменить пружину и катушку с «усиками»








Замена коленвала на китайской бензокосе 43-52см³Другая разновидность храповика стартера с собачками.

При установке важно осмотреть состояние собачек, работу пружин собачек.

Важно — собачки не должны переходить границу выделенного круга, иначе возможен преждевременный выход стартера из строя










Замена коленвала на китайской бензокосе 43-52см³Сама конструкция стартера вызывает много недовольства среди владельцев, связано это по разным причинам — низкое качество материалов при изготовлении стартера на заводе, либо чрезмерное усилие при заводке двигателя.










Замена коленвала на китайской бензокосе 43-52см³





Пружина легкого пуска также продается отдельно. Поводом для ее замены служит облом «усика»








Замена коленвала на китайской бензокосе 43-52см³



Основную пружину стартера также можно приобрести и заменить отдельно










Замена коленвала на китайской бензокосе 43-52см³Хотелось бы отметить, что в настоящее время продается много дешевых стартеров данного типа, которые работают совсем не продолжительное время. Виной тому слабая конструкция и дешевые материалы при изготовлении.






Замена коленвала на китайской бензокосе 43-52см³Хорошие стартера данного типа изготавливает компания Champion (комплектует триммера собственного производства). Изготовлены они действительно очень качественно и работают практически весь срок службы бензокосы. Стоимость довольно высокая, но и надежность и долговечность обеспечены.

Артикул: 043261000








Замена коленвала на китайской бензокосе 43-52см³Далее устанавливаем «бутерброд» из прокладки карбюратора (п.16), карбюратора (п.17) заднего корпуса воздушного фильтра (п.20) и планки (п.22) и фиксируем винтами (п.23)

Далее монируем воздушный фильтр (п.24), крышку (п.116) и кожух фильтра (п.25), который фиксируется винтом (п.26)












Замена коленвала на китайской бензокосе 43-52см³



Устанавливаем кожухи цилиндра (п.3) и глушителя (п.4) фиксируем их винтами (п.1,5,6)

Вкручиваем свечу зажигания.












Замена коленвала на китайской бензокосе 43-52см³



Корпус воздушного фильтра продается в основном в сборе, но стоимость весьма демократичная, при поломке необходимо заменить








Замена коленвала на китайской бензокосе 43-52см³



Можно заводить бензокосу и проверять работу двигателя на холостых и максимальных оборотах.

Не лишним будет проверить состояние топливного фильтра в баке
